המדריך להתקנת צורב פנימי

המדריך נכתב ע"י: dudubitn

המדריך פורסם לראשונה ע"י dudubitn , מנהל פורום תמיכה טכנית בנענע

שימו לב:מדריך זה מוגן, בזכויות יוצרים על פי חוק!

המדריך בא להסביר על התקנת צורב dvd-r/cdrw

למחשבי פנטיום 4 \ 3 , והוא כולל הסברים בסיסיים

על התקנת הצורב פנימי למחשבי p.c  בתצורת ide .

כל החיבורים וההרכבה, אמורים להיות בצורה מסודרת ואחראית.

אין צורך להפעיל כוח בצורה מופרזת באחד משלבי ההתקנה ,

דבר שעלול לגרום לנזקים בלתי הפיכים.

בחרו את האפשרות הרצויה

פרק ראשון

פרק שני-הגדרות והרכבה נכונה

פרק שלישי

פרק רביעי-חיבור הכבלים לצורב

פרק חמישי



פרק ראשון

קניתם צורב חדש והגיעו איתו כבלים, חוברות התקנה, ברגים, ועוד חלקים.

במדריך זה ננסה לעשות סדר בדברים, על מנת שהדבר יהיה פשוט וקל יותר.

מה אנחנו צריכים על מנת להתקין צורב?

· את הצורב עצמו כמובן

· כבל data (בד"כ יש שניים כאלה בתוך המחשב)

· ברגים לתפיסת הצורב

· מקום פנוי להוספת כונן cd במארז

הכנת המחשב להתקנת צורב

נכבה את המחשב , נפתח את המארז משני צדדיו.

נפרק את אחד מכיסויי הפלסטיק הקדמי (במיקום בו אנחנו רוצים להוסיף את הצורב).

כלי עבודה היחיד שאתם צריכים הוא מברג פיליפס רגיל.

הרכבת הצורב

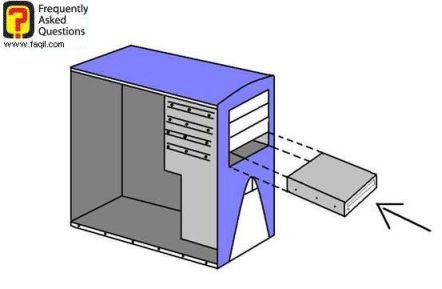

לאחר שפירקנו את אחד מכיסויי הפלסטיק בקדמת המארז , נכניס את הצורב מקדמת המארז פנימה , שפתח הכנסת הדיסק נמצא בחזית.

לאחר מכן, נחזק את הצורב עם 4 הברגים, שהגיעו איתו משני הצדדים.

2 ברגים לכל צד. (יתכן ויהיה עליכם מעט לכוון את הצורב ע"י הזזתו, על מנת שתוכלו לשים את הברגים בהתאמה עם החורים , הדבר קורה בגלל החופש שישנו בתושבת הצורב, על מנת שתהיה גמישות ונוחות בהרכבה).

שימו לב : הרכבת הכונן וחיזוקו בצורה סופית תעשה רק לאחר שהגדרתם את הכונן בצורה נכונה, לפי ההסברים שיהיו בהמשך.

לכן כרגע אל תרכיבו את הצורב עם הברגים.

חזרה למעלה

פרק שני

הגדרות והרכבה נכונה

על מנת להמשיך בהתקנה של הצורב, עלינו להבין וללמוד את ההגדרות הבסיסיות להתקנת כונני דיסקים למחשב.

הסבר זה, הנו נכון להתקנה של כל כונן cd או דיסק קשיח על לוחות אם תומכי ide (ולא  raid \s-ata או scsi ).

על לוח האם ישנם שני חיבורים לחיבור כבלי הdata 40 פין.

אלה אותם כבלים אפורים עבים שאליהם מתחברים כונני הדיסקים במחשב, ותפקידי הכבלים הוא להעביר את המידע מן המחשב לצורב ומ-הצורב \ cd-rom \ dvd ל-מחשב.

שני החיבורים נקראים:

primary

Secondery

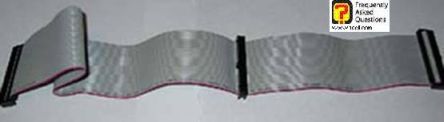

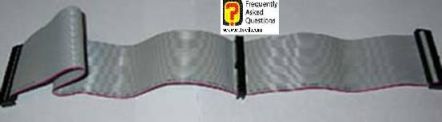

כבל הdata 40 פין:

(כלל לא משנה איזה קצה יחובר לכונן, ואיזה קצה ללוח האם)

לכל חיבור מתחבר כבל  data אחד (שעליו יכולים להיות שני חיבורים או חיבור אחד.)

בסה"כ מקסימום, יכולים להיות מחוברים למחשב, 4 כונני דיסקים.

כבל  data מתחבר בצד אחד ללוח האם , ובשאר החיבורים ניתן לחבר מקסימום 2 כוננים לפי הצורך.

חיבור  primary יחובר לדיסק הקשיח, ולכן החיבור השני יהיה secondery.

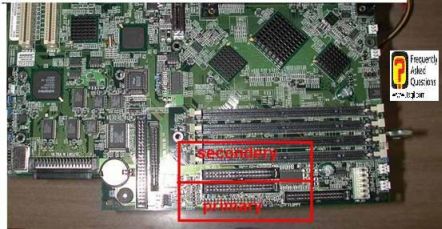

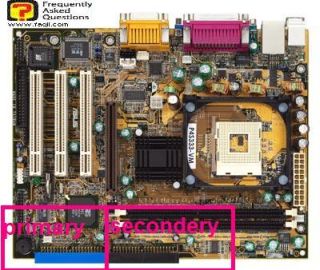

תמונות לדוגמא של חיבורי הIDE :

אם כבר יש לכם כונן cd-rom רגיל\ dvd במחשב, והוא מחובר:

· על הכבל של ה   primary  ביחד עם הדיסק הקשיח , לכן תוכלו להרכיב את הצורב רק בכבל של הsecondery .

· על הכבל של ה secondery .

לכן יהיה מומלץ להתקין את הצורב על הכבל של הprimary  ביחד עם הדיסק הקשיח.(העברת מידע רציפה וטובה יותר).

· במצב שאין לכם עוד כבל data לחיבור ל secondery תוכל לקנות אחד כזה בכל חנות מחשבים, ולחבר אותו ללוח האם.

        במידה ואין לכם עוד כונן , cd במחשב פרט לדיסק הקשיח:

 יהיה מומלץ להתקין את כונן הצורב, על הכבל primary של הדיסק הקשיח .

כל כונן IDE שמחובר ללוח האם, צריך להיות מוגדר בצורה פיסית (ע"י ג'מפר) לפי שתי אפשרויות:

master

או

Slave

אותה הגדרה פיסית נעשית בחלקו האחורי של כל כונן IDE  , ע"י ג'מפר קטן שזהו חלק פלסטיק קטן, שבתוכו יש מגעים מתכתיים.

אותם מגעים שמתחברים לפינים מיוחדים, מגדירים את הכונן בצורה פיסית .

כל ג'מפר יכול להיות מורכב רק על שני פינים בכל פעם.

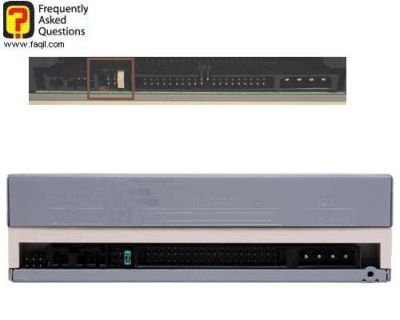

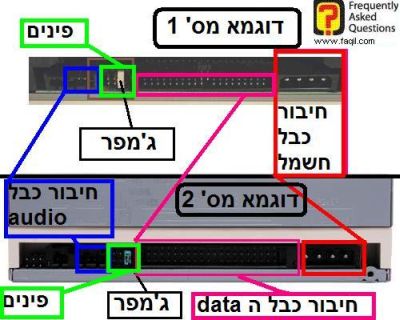

תצוגה אחורית של כונני cdrw/cd-rom :

מילונית: ג'ימפור \לג'מפר \מג'ומפר : הגדרת הכונן ע"י ג'מפר .

כיצד נדע איך להגדיר(לג'מפר) את הצורב בצורה הנכונה?

ההסבר הבא נכון למצב שיישנם כבליdata  בעלי 2 חיבורים לשני כוננים על כל כבל:

· על כבל data  יכולים להיות מורכבים שני כוננים.

אחד מהם חייב להיות מג'ומפר כ master והשני חייב להיות slave .

כך פועלת הטכנולוגיה של כונני ide .

· , שמדובר בשילוב של צורבים, כונני cd-rom או כונני dvd על אותו כבל data אין זה משנה מי יהיה הmaster   ומי יהיה הslave .

primary אך שמדובר בשילוב עם כונן דיסק קשיח (בעל מערכת הפעלה) , הוא חייב תמיד להיות על הכבל

 .מג'ומפר כmaster

לכן הכונן שיחובר איתו על אותו כבל, יהיה מג'ומפר כslave .

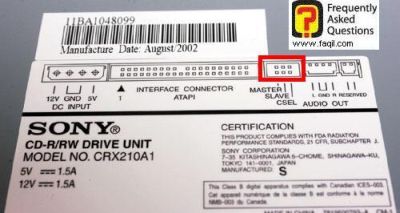

על כל כונן ישנה מדבקה, שמתארת ומסבירה את מיקום הפינים והגדרתם:

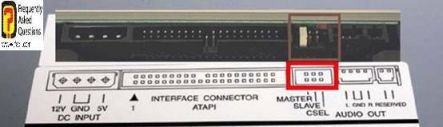

תמונה משולבת של אחורי הכונן ביחד עם המדבקה:

ההסבר עדיין מסובך לכם? לא הבנתם את עיקרון הג'ימפור? הנה מספר דוגמאות:

· יש לי דיסק קשיח שמחובר על כבל הprimary ואיתו על הכבל מחובר גם כונן הcd-rom\dvd .

היכן לחבר את הצורב וכיצד לג'מפר אותו?

תשובה: לחבר את הצורב על כבל הsecondery ולהגדיר אותו כmaster .

 יש לי דיסק קשיח שמחובר לחיבור ה primary   ומוגדר כ master ועוד כונן cd-rom\dvd שמחובר ל secondery ומוגדר כmaster

היכן לחבר את הצורב?

תשובה: מומלץ שתחברו את הצורב על כבל ה primary ביחד עם כונן הדיסק הקשיח שלכם,ותגדירו את הצורב כslave .

· יש לי דיסק קשיח שמחובר לprimary ומוגדר כ ,master והוא הכונן היחידי אצלי במחשב.

היכן לחבר את הצורב?

תשובה: על הכבל primary  ביחד עם הדיסק קשיח ולהגדיר את הצורב כslave .

סיכום פרק 2

הפעולות הבסיסיות שלמדו בפרק זה:

1הרכבת הצורב במקום המיועד במארז.

2חיזוקו לתושבת הכוננים במארז ע"י ברגים.

3. חיבור הצורב לכבל ה data הרצוי .

 4ג'ימפור נכון של הצורב בהתאם למצב הכוננים במחשב.

חזרה למעלה

פרק 3

בפרק זה נרחיב ונפרט על כל שאר התחומים הנלווים להתקנת והרכבת הצורב, שלא פירטנו בסעיפים הקודמים.

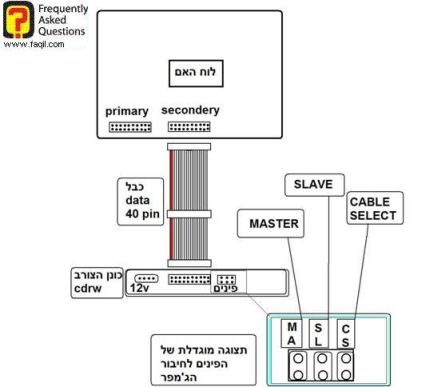

כפי שמופיע באיור אפשרויות הג'ימפור בד"כ יהיו חרוטות על המתכת, בקירוב למיקום הפינים.

אותן אפשרויות יופיע בקיצור של שתי אותיות.

כמו כן ,יכול להופיע בצורה זו, ככיתוב על המדבקה שמודבקת על הכונן.

למה נועד הפס האדום על כבל הdata ?

הפס האדום, בכבל הdata בא להורות על מספר כללים חשובים בחיבור כונן:

· הפלאג של כבל הdata שמתחבר לצד הצורב, יחובר שהפס האדום פונה לכיוון החיבור חשמל בצורב .

· הפלאג של כבל הdata שמתחבר ללוח האם, יחובר שהפס האדום פונה למספר 1 , שיהיה רשום בקטן על לוח האם בחיבורי ה primary והsecondery .

מה היא אפשרות הcable select ?

בנוסף לאפשרויות הג'ימפור ,master ו slave ישנה האפשרות השלישית, cable select שהיא נועדה להיות ברירת המחדל במצב שמחובר כבר כונן אחד על הכבל. לדוגמא:

· על כבל ה primary  מחובר הדיסק הקשיח שמוגדר כmaster ואנחנו מעונינים להוסיף עוד כונן על אותו כבל שנגדיר את הכונן שהוספנו כ cable select  הוא יוגדר אוטומטית כslave  כי זוהי ברירת המחדל שנוצרה.

· על כבל secondery מחובר כונן cd-rom  שמוגדר כslave .

כשנוסיף עוד כונן על אותו כבל, ונגדיר אותו כ cable select ,הוא יוגדר אוטומטית כmaster .

 אפשרות ה cable select באה גם לתת עוד אפשרות לג'ימפור כאשר אפשרויות ה slave וה master לא פעילות מסיבה כל שהיא או נוצרת תקלה בהגדרתם .

אך חשוב להקפיד לא להגדיר כונן בודד על כבל כ cable select ,דבר שיכול לגרום לעיתים לבעיות בזיהוי.

מה פשר כל החיבורים בחלקו האחורי של הצורב\cd-rom?

למה נועד חיבור הכבל audio ?

חיבור זה בא להעביר את השמע מדיסקים, שאנחנו מנגנים בכונן הcd .

הכבל יחובר בצידו השני לחיבור מתאים, בכרטיס קול או בלוח אם , אם אנחנו משתמשים בכרטיס קול המובנה שעל לוח האם.

אין צורך שתחברו את הצורב שלכם לכרטיס הקול, במידה ויש לכם כבר כונן  cd-rom שמחובר לכרטיס הקול.

חזרה למעלה

פרק 4

חיבור הכבלים לצורב

לאחר שלמדנו את עקרונות חיבור כונני הIDE וג'ימפרנו בצורה נכונה את כונן הצורב שלנו אנחנו מוכנים לחיבורים הסופיים.

· נחבר את כבל ה data  שמגיע מלוח האם ל-צורב.

נקפיד שהפס האדום על הכבל, יהיה בצידו של חיבור החשמל בצורב.

· נחבר את אחד מכבלי החשמל, שקיימים במארז המחשב לצורב.

· נכניס את הצורב לתושבת שלו, ונחזק אותו בעזרת 4 ברגים. 2 מכל צד.

· נחזיר את לוחות המארז, שפירקנו מצדי המארז.

· נדליק את המחשב, ונכנס למערכת הפעלה.

הגדרות הbios ובעיות נפוצות

הסבר זה נכון רק למצב בו לא זוהה לכם,כונן הצורב במחשב.

אם הכונן זוהה לכם במערכת ההפעלה, והוא מופיע ב"מחשב שלי" או לחילופין ב"מנהל ההתקנים" ,המשיכו לפרק 5.

תוכנית ה bios אחראית בין השאר על טעינת הכוננים, המחוברים למחשב.

את פירוט טעינת הכוננים, תוכלו לראות ממש בתחילת טעינת המחשב.

לכן חשוב לעקוב לאחר ההתקנה בפירוט טעינת הכוננים, שמפורטת בתחילת הפעלת המחשב.

הבעיות הנפוצות

כאשר כונן הצורב שלכם לא מזוהה ע"י המחשב, והוא לא נטען עם הפעלת המחשב, יש לכך מספר סיבות מרכזיות:

1.לא ג'ומפר נכון

לכן יש להקפיד על ג'ימפור נכון של הכונן, וגם אם ג'ימפרתם בצורה נכונה, לנסות את מצב הcable select .

2.ג'ימפרתם נכון את הצורב,ומיציתם את כל האפשרויות הג'ימפור, ועדיין הצורב לא מזוהה

המלצה ראשונה:

לחבר את הצורב בצורה בודדת על הכבל של ה,secondery ולג'מפר אותו כmaster, על מנת להסיר כל ספק שהבעיה נוצרת מכונן אחר, שמחובר איתו על אותו כבל data .

המלצה שניה:

נבדוק בהגדרות הביוס שאין חסימה לטעינת כונן במיקום שחיברנו, וג'ימפרנו את הצורב.

ניכנס לביוס ונבחר באפשרות הראשונה, שנקראת בד"כ standart bios  או standart cmos.

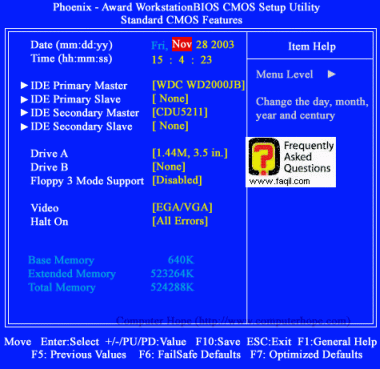

בדוגמא שלפנינו אנחנו רואים שב:

· primary master  נמצא הדיסק הקשיח.

· Primary slave אין כונן מחובר.

· Secondery master cd-rom .מחובר כונן ה

· Seconder slave אין כונן מחובר.

נכנס לאפשרות שבה ג'ימפרנו וחיברנו את הצורב, ונשנה שם את ההגדרות לזיהוי אוטומטי.

לדוגמא: חיברתם את הצורב על הכבל primary וג'ימפרתם אותו כslave  ,לכן יהיה עליכם לבחור באפשרות primary slave ולהגדיר שם בהגדרות זיהוי: auto.

בד"כ בעיות כאלה קורות כאשר בהגדרות הביוס הראשונות, שהגדירו לכם במחשב קבעו, שאין חיבור של כונן במיקום מסוים, ולכן מגדירים את הביוס לא לטעון במיקום הזה כונן.

לכן מומלץ לשים על כל 4 האפשרויות בביוס זיהוי אוטומטי של כוננים, לכל מקרה, שתחברו בבוא העת כונן.

נורת הצורב דולקת באופן רצוף

מקרה כזה מעיד שחיברתם את כבל הdata הפוך לצורב או שהוא מחובר הפוך, בצד של לוח האם.

נורה דולקת בצורה רציפה מעידה, כמו כן על תקלה בצורב.

לא משהו שאתם יכולים לתקן.

חזרה למעלה

פרק 5

התקנת הדרייברים ותוכנת צריבה

כעת נטפל בשני המקרים, שיכולים להתרחש לאחר שנכנסתם למערכת ההפעלה.

· הצורב מזוהה במחשב ומופיע ב"מחשב שלי".

· הצורב לא מופיע ב"מחשב שלי" , אך מופיע ב"מנהל ההתקנים"  כלא מזוהה.

רוב הצורבים כיום יזוהו ויותקנו, ברוב מערכות ההפעלה ללא כל בעיות.

אפילו ללא צורך בהתקנת דרייברים.

אך תמיד מומלץ כאשר זה אפשרי להתקין את הדרייברים המקוריים, שהגיעו עם הצורב – אם הם קיימים בדיסק ההתקנה, כמובן.

ישנם צורבים שיגיעו ללא דרייברים, כי הם עובדים על הדרייבר הבסיסי של המערכת הפעלה שלכם.

הצורב מזוהה לחלוטין במחשב

נכניס את דיסק ההתקנה, שהגיע עם הצורב, ונתקין את תוכנת הצריבה שהגיע איתו.

אם בהפעלת דיסק ההתקנה תהיה לכם גם אפשרות של התקנת דרייברים לצורב בחרו בה.

תמיד טוב להשתמש בדרייברים המקוריים.

הצורב מופיע רק ב"מנהל ההתקנים" ולא ב"מחשב שלי"

במצב כזה הצורב שלכם,חייב התקנת דרייברים,על מנת לפעול בסביבת מערכת ההפעלה שלכם.

נכניס את דיסק ההתקנה שהגיע עם הצורב, ונבחר בinstall driver /software .

לא מצאתם התקנת דרייברים? או הדיסק התקנה לא פעל בצורה אוטומטית?

נכניס את דיסק ההתקנה שהגיע עם הצורב -נכנס ל"מחשב שלי"-נבחר בכונן הcd-rom --מקש ימני עליו –ו סייר explorer .

חפשו שם קובץ שיקרא install  או setup שהם קבצי ההתקנה של הצורב.

במקרה שגם ההסבר האחרון לא עזר לכם, יהיה עליכם לבצע התקנה של קבצי ההתקנה של הצורב עם "אשף התקנת החומרה" של הwindows .

נכנס למנהל ההתקנים:

במערכות הפעלה xp\2000 :

מקש ימני על המחשב שלי—ניהול—מנהל ההתקנים.

במערכות הפעלה 98\me :

לוח הבקרה—מערכת—מנהל ההתקנים.

ב"מנהל ההתקנים" , נאתר את הצורב, שיהיה בנושא "כונני cd-rom\cdrw " או יופיע בצורה מבודדת כהתקן לא מזוהה עם סמל צהוב.

נסמן אותו—מקש ימני עליו—עידכון מנהל התקן.

(אם יופיע חלון "חיפוש התקן בwindows update" יש לבחור "לא , לא הפעם" והבא)

נבחר באפשרות השניה:

"התקנה מתוך רשימה או מיקום ספציפי" והבא.

נסמן את האפשרות הראשונה:

"חפש את מנהל ההתקן המתאים ביותר"-סמנו חפש באמצעי איחסון נשלפים" –והבא.

כמובן שדיסק ההתקנה שהגיע עם הצורב, אמור להיות בכונן הcd .

על כך ועל עוד אפשרויות התקנה יותר מדויקות, ניתן לקרוא במדריך שכתבתי שמסביר על התקנת חומרה
