והפרט הכי חשוב בעניין: שבשעת הפעלת משחק , סריקות דיסק למיניהם , ניגון סרטונים, וכל פעולה מכבידה אחרת -הטמפרטורה עולה ב10-15 מעלות.

והמדריך לוקח את העניין הזה, בחשבון.

מהירות מאווררים מומלצות:

מאוורר מעבדי intel :

מעל 3000 rpm

מאוורר מעבדי amd :

מעל 4000 rpm .

מאווררי המעבד הם בגודל "70", הכוונה 70 מילימטר.

והם צמודים אל צלעות הקירור, הצמודות למעבד.

מאווררי המארז, הם בגודל "80".

ומהירות הסיבוב שלהם, היא בד"כ בין 2100-2500 rpm =סיבובים לדקה.

מאווררי מארז מקצועיים, מסתובבים במהירות של מעל 4000rpm ,במהירות מקסימלית.

רובם ניתן לכוון על ידי פוטנציומטר (נגד מתכוונן), הניתן לכיוון ידני.

חזרה לרשימת האפשרויות

 איוורור נכון של המחשב

תחילה, עליכם לוודא שכל פתחי האוורור של המחשב  לא חסומים, נקיים מאבק, ולא חסומים על ידי דפנות שולחן המחשב , קירות, וכל דבר היכול לחסום זרימת וכניסת אויר במארז.

מאוורר המעבד, הוא הגורם המכריע והמשפיע ביותר על טמפרטורת המארז והמחשב.

החום שהוא פולט, משפיע על טמפרטורת שאר הרכיבים במחשב .



רשת המאווררים הנמצאת בחלקו האחורי של המארז, לעיתים, מספיקה למאוורר אחד, ולעיתים לשניים, פה מוצעת שיטה לסדר נכון של הכוננים במחשבים על מנת ליצור אפשרות של הכנסת מאווררים בין שני כונני ה-cd בחלקו הפנימי של המארז.

מאחורי כיסוי הפלסטיק.

לעיתים, פתח האוורור הקדמי יהיה בתחתית המארז.

ממש מתחת לפלסטיק, בחלק הקדמי של המארז.

הרכיבים לקירור  שהם חובה בכל מחשב

1) מאוורר מארז אחורי, המוציא אויר החוצה מהמחשב. 2) מאוורר מעבד, שמסתובב במהירות של מעל ל  3000rpm במעבדי אינטל ומעל 4000 rpm במעבדי amd .

3) צלעות קירור, המולבשות על מעבד המחשב.

4) מאוורר ספק, כוח עובד.

הדרכים לקירור המארז

לאחר בדיקת טמפרטורות במחשב, גיליתם שהמחשב שלכם מתחמם, יתר על המידה, וכל הרכיבים והנתונים המופיעים לעיל, פועלים כראוי, ונמצאים אצלכם.

הדבר הראשון, שעלינו לבצע, הוא הוספת מאווררי מארז שיעזרו למחשב להתקרר בצורה טובה יותר, וידאגו לזרימת אויר נכונה במארז.

אלה השיטות המקובלות:

שיטה(1)

מאוורר קדמי רגיל, מאוורר אחורי עליון רגיל, אחורי תחתון מאוורר "60".

שיטה(2)

כניסת אויר ע"י מאוורר "60", זרימת אויר במארז ,היוצרת סירקולציה.

שאר המאווררים, מאווררים רגילים.

שיטה(3)

מאוורר אחורי עליון ,מאוורר חזק.

מאוורר אחורי תחתון, מאוורר רגיל.

האוורור הקיים אצלי.

מאוורר אחורי מקצועי.

2 מאווררים רגילים קדמיים עליונים.

מאוורר קדמי תחתון, מאוורר חצי מקצועי.

שיטה(4)

כניסת אויר ע"י מאוורר רגיל.

מאוורר אחורי מאוורר חזק.

שיטה(5)

כניסת אויר ע"י מאוורר צד רגיל, הוצאתו ע"י שני מאווררי מארז רגילים.

הסברים על השיטות המוצעות:

שיטות 3,4 , הם שיטות למחשבים חלשים יותר, המתחממים פחות.

שאר השיטות, הם לקירור מסיבי יותר, הגורם לזרימת אויר נכונה, וטובה יותר במארז.

מאווררי המארז ,נתפסים בד"כ ע"י 4 ברגיי פח, המתחברים למארז המחשב.

אבל ..והאבל הוא חשוב , בשיטות המוצעות, ישנם מאווררים, שלא תפוסים בגוף המארז, ולכן הדבר אומר, שאתם יכולים לשים את המאווררים היכן שאתם רוצים, כל עוד הדבר מקרר את המארז שלכם, בצורה טובה.

ישנם שיטות מגוונות, לתפיסת המאווררים:

דבק חם ,סיליקון , דבק, מסקינטייפ , ברגים וכל רעיון שיתפוס את גוף המאוורר בצורה סבירה.

חיבור חשמלי של המאווררים

ישנם שני סוגים חיבורים חשמליים למאוורר:

1)חיבור ישיר ללוח האם -חיבור קטן בעל 2-3 חוטים. 2 חוטים +\- אדום ושחור מתחי עבודה.

חוט צהוב(אופציאלי)-חיישן מהירות סיבוב המאוורר.

(סוג חיבור זה, יכול להתחבר אך ורק לסוג חיבור יחיד, המתאים למאווררים בלוח האם, לא תוכלו להתבלבל - בד"כ צמוד לחיבורים אלה יהיה רשום על לוח האם fan)

2)חיבור לרשת החשמל של ספק הכוח - חיבור גדול.

בדיוק כמו החיבור החשמלי לכונני המחשב.

בחיבור זה, אין חיישן לבדיקת המהירות סיבוב.

סוגי חיבורי החשמל הקיימים, בלוח האם למאווררים

בד"כ יהיו 4-5 חיבורים, מסוג זה, על לוח האם.

Cpu fan - מאוורר המעבד.

לחבר אך ורק למאוורר המעבד.כמות: 1.

Chase fan -מאוורר מרכזי של המארז.

רצוי שאת המאווררים המקצועיים שלכם, תחברו לחיבור הזה.

סיכוי גבוה ביותר, שהתוכנות לבדיקת מהירות סיבוב המאווררים, יצליחו לקרוא את הנתונים של המאוורר הזה בצורה מוצלחת.כמות: 1 .

Fan - חיבור רגיל של מאווררי מארז ללוח האם.

גם סיכוי לא רע שעם המאווררים שלכם כוללים את החוט הצהוב, התוכנות לבדיקת המאווררים, יצליחו לספק נתונים גם על המאווררים האלה.כמות: 2-3.

הדברים החשובים ביותר לאוורור נכון:

*מאווררי מארז אחוריים, תמיד יוציאו אויר החוצה מהמחשב.

*מאווררי המארז הקדמיים, תמיד יכניסו אויר אל המחשב.

*חשוב שתהיה סירקולציה במארז, זרימת אויר אל תוך המחשב, והוצאתו החוצה.

*אם יש לכם מאוורר מארז מקצועי, רצוי שיהיה בחלקו האחורי של המארז להוצאת אויר.

*אם יש לכם אפשרות לשים מאווררים במקומות לא מקובלים, במארז דאגו להפנות את כיוון זרימת האוויר שלהם אל מאוורר המארז האחורי, שיוכל לשאוב החוצה את כל החום המצטבר במארז.

*פנו את כל החוטים והכבלים בתוך המארז לצידיי המארז, אם ע"י אזיקונים או סידור נכון, שתהיה זרימת אויר רציפה ללא הפרעות.

זרימת אויר חופשית בין המאווררים ללא הפרעות,מבטיחה תוצאות מעולות.

מקורות חום נוספים, ורכיבים שיש לקחת בחשבון.

ספק הכוח -בהחלט, מייצר כמות חום לא מבוטלת, ויש תמיד לדאוג, שהמאוורר שלו פועל, ומוציא אויר החוצה.

ברגע שהמאוורר שלו יפסיק לפעול, החום המצטבר, יגיע לחלל המארז, ויחמם את המחשב, והספק עלול להישרף.

דיסק קשיח - ההארד דיסק, הוא רכיב משפיע, ומושפע מחום.

מכיוון שגופו עשוי מתכת, הוא קולט את החום המצטבר במארז, אבל כאשר מתבצעת בו פעילות מרובה, הוא גם מייצר חום בעצמו.

לכן במחשב, הוא הרכיב הרגיש ביותר לחום, והוא הראשון שייפגם, במידה ויש חום מרובה במחשב.

במארזים מסוימים, ניתן להתקין מאוורר מארז, בין גוף המארז הקדמי לבין הדיסק הקשיח.

כך שהדיסק הקשיח, לא יתחמם.

כרטיסי מסך - כרטיסי המסך היקרים יותר, והחזקים יותר, מתחממים בעצמם, וגם מייצרים חום, ובד"כ כוללים מאוורר או צלעות קירור.

ברגע שאותו מאוורר, יפסיק לפעול, הכרטיס מסך, יהיה בסכנת שריפה.

גם חום המצטבר במארז עצמו, יכול לשרוף כל כרטיס מסך, שלא מקורר ע"י מאוורר.

שיטות נוספות לאוורור המארז -מארזים מתקדמים (מקצועיים)

גם בתחום המארזים, יש מגוון עצום של אפשרויות, והמארזים הטובים יותר, הם המארזים המאפשרים הרכבת מאווררים, במקומות רבים יותר כוללים פתחי אויר רבים יותר.

ככל שהמארז יותר מקצועי, כך יהיו לנו יותר אפשרויות לקירור יעיל.

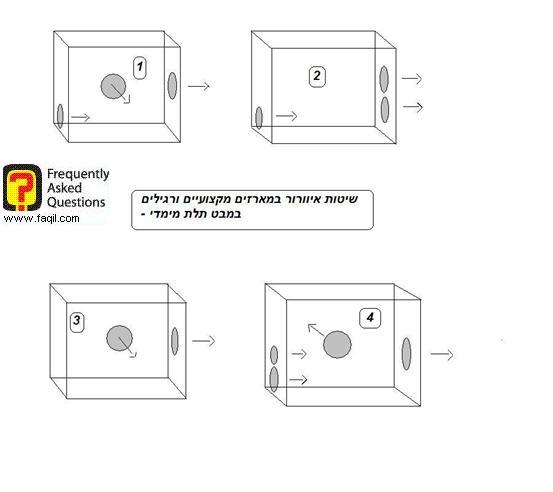

הנה מספר רעיונות ,לזרימת אויר נכונה, מפתחי אוורור קיימים:

שיטה(1)

כניסת אויר, משני מקומות, ע"י מאווררי מארז רגילים.

מאוורר האחורי, מאוורר חזק.

שיטה(2)

3 מאווררי מארז רגילים .

שיטה(3)

שני מאווררי מארז, אחורי חזק.

שיטה(4)

שני מאווררי מארז קדמיים רגילים.

קדמי עליון "60".

מאוורר צידי ואחורי, מאווררים רגילים.

חזרה לרשימת האפשרויות

שימון מאווררים

לעיתים, מאווררי המארז יוצרים רעש מטריד .

בד"כ פתרון הבעיה הוא ע"י שימון הציר.

אך יש גם לבדוק, שהרעש לא נובע מכך שגוף המאוורר לא מחוזק היטב, ולכן זז, בעקבות פעולת המאוורר.

לכן, יש לחזק את אחיזתו לגוף המארז.

השימון יתבצע כך:

1) פירוק המאוורר מן המחשב.

2) הסרת המדבקה, במרכז המאוורר.

3) הסרת כיסוי הפלסטיק, הנמצא במרכז המאוורר ע"י אולר או מברג דק.

4) ניקוי הציר, בעזרת מקלון לניקוי אוזניים.

5) הכנסת שמן מכונות.

מומלץ להשתמש ב wd40 בעל קשית מאורכת להכנסה נוחה יותר של השמן.

גם פה כמות קטנה.

6) ניתן גם להשתמש בשמן רגיל, ולטפטף שתי טיפות לתוך הציר.

7) נחזיר את כיסוי הפלסטיק ואת המדבקה, ונרכיב את המאוורר בחזרה.

מדריך נוסף הקשור למאווררים:

מדריך לשיפוץ מאווררים, שנכתב ע"י משה לוי, נמצא באתרנו, לחצו כאן, למעבר למדריך זה

חזרה לרשימת האפשרויות

קירור המעבד

לאחר שכיסינו את רוב אפשרויות הקירור ע"י אוורור המארז, נעבור לשאר השיטות והדרכים לקירור המעבד.

ישנם המון שיטות לקירור המעבד, אנחנו נתרכז בשיטה הרגילה והמקובלת.

ע"י חומרים תרמיים וצלעות קירור.

צלעות הקירור מגיעות עם המעבד עצמו, ואין צורך לרכוש אותן בנפרד.

הם אינן מתקלקלות או נהרסות, מדובר ביציקת אלומיניום, שנמצאת בכל מחשב מה4-3 שנים האחרונות.

החלק שכן יכול להתקלקל, הוא מאוורר המעבד, שמולבש על צלעות הקירור.

הוא יכול להתעייף או להפסיק לעבוד.

במקרה כזה, הפתרון הוא אך ורק להחליף אותו.

חל איסור מוחלט, על הפעלת מחשב, אם מאוורר המעבד לא פועל.

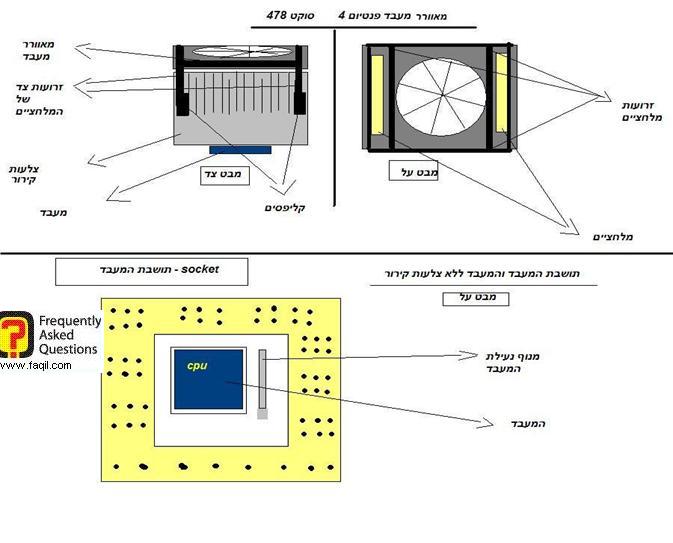

מבנה מערך קירור המעבד

מאוורר המעבד, מולבש בעזרת זרועות פלסטיק על צלעות הקירור.

בין צלעות הקירור לבין המעבד, קיים חומר תרמי למעבר חום טוב יותר.

זרועות הפלסטיק, שמולבשות על צלעות הקירור נתפסות, כמו כן על תושבת פלסטיק, הנמצאת על לוח האם, מסביב לתושבת המעבד.

אין להוציא את המעבד מהתושבת !

הפעולות המוצעות בהמשך, הן למשתמשים מתקדמים בלבד, ורצוי שרק אנשים בעלי ידע טכני גבוה, יתעסקו בכך:

מהי משחה תרמית?

בד"כ קיים חומר תרמי, שנמצא בין צלעות הקירור שלכם למעבד.

אותו חומר תרמי, הוא מדבקה הנמצאת על צלעות הקירור, ושהרכיבו את המחשב שלכם לראשונה, הצמידו את אותה מדבקה, בעלת חומר תרמי לגוף המעבד.

עם הזמן החומר התרמי הזה, מאבד מיעילותו, ויש צורך לשים חומר תרמי חדש.

לכן, רק לאחר שמיציתם את כל אפשרויות אוורור המארז, עליכם לטפל בקירור המעבד.

המשחה התרמית שנשתמש בה, היא מסוג סיליקון.

המשחות הסיליקוניות זולות יעילות, ונוחות לשימוש.

(המשחה התרמית בעלת מוליכות החום הטובה ביותר, היא מסוג ארקטיק סילבר, שאיננה סיליקונית, היא מאוד מסוכנת לשימוש, משום שהיא מוליכת זרמי חשמל ומתחים.

השימוש בה, הוא לטכנאי מחשבים ואנשי חומרה מקצועיים בלבד.)

מחיר משחה תרמית סיליקונית נע בין 10-40 ₪ לא יותר.

אפילו, יש חברות שנותנות את המשחה חינם, בקניית מאווררים מקצועיים.

עיקרון פעילות החומר תרמי, היא מוליכות (העברת) החום מהמעבד אל צלעות הקירור, ומשם לחלל המארז.

ככל שיהיה מעבר חום טוב יותר מהמעבד לצלעות הקירור, כך המעבד יתקרר במהירות רבה יותר, ולא יתחמם.

איך שמים משחה תרמית?

תחילה יש לכבות את המחשב.

לפרק את מאוורר המעבד, וצלעות הקירור.

הפירוק יעשה על ידי שחרור המלחציים.

הרמת שני המלחציים כלפי מעלה.

לאחר מכן, לנתק את חוט המאוורר, מחיבורו החשמלי ללוח האם.

יש לשחרר את הקליפסים של זרועות הפלסטיק התופסות את המאוורר, ולהרים את המאוורר מעבד, וצלעות הקירור.

לפני כל השמה של משחה תרמית, יש לנקות את החומר התרמי הקודם, שהיה .

הניקוי יתבצע, בעזרת "ספריי מגעים" בלבד !

יש להתיז את הספריי מגעים על צלעות הקירור, ולנקות את החומר התרמי הקודם, בעזרת מטלית נייר או בד, ולנקות היטב!

ניקיון גוף המעבד יעשה, לאחר שהתזנו קצת מהספריי מגעים על מטלית , ואז ניגוב החומר תרמי מהמעבד.

כעת, ניגש להשמה של המשחה תרמית על המעבד.

פה כמות החומר לא משחקת תפקיד,הכמות ששמים היא מזערית, ונועדה רק ליצור מגע, יש לדאוג שכמות החומר, לא תגלוש מעבר למסגרת המעבד .

ישנן שני שיטות להשמה של המשחה:

1) שיטת מרכוז הסיליקון במרכז המעבד.

שמים גוש חומר תרמי סיליקוני במרכז המעבד, ושנחזיר את צלעות הקירור, הלחיצה תפזר את החומר על כל תחום המעבד.

2) שיטת פיזור אחיד על המעבד.

בשיטה זו, נפזר ונמשוך את החומר תרמי סיליקוני, בתנועות סיבוביות קצרות על גוף המעבד.

הפיזור יעשה, בעזרת פיית המזרק\שפופרת סיליקון עצמה!

הרכבת החלקים בחזרה

ההרכבה תתבצע בסדר הבא בלבד, בזהירות ובמדויק:

1) להניח את צלעות הקירור על תושבת המעבד.

2) הרכבת זרועות המאוורר מעבד ביחד עם המאוורר.

3) נעילת הקליפסים עם זרועות תושבת המעבד.

4) לאחר שבדקנו שהכל נתפס .

חזרה לרשימת האפשרויות
